ちょっと、そこ！チタン製パイプ継手のサプライヤーとして、これらの継手の肉厚を確認する方法についてよく質問されます。特にチタンのような高性能素材を扱う場合、これは重要なステップです。このブログでは、それを実現するための実践的な方法をいくつか紹介します。
壁の厚さのチェックが重要な理由
まず最初に、チタン製パイプ継手の肉厚を確認することがなぜそれほど重要なのかについて説明しましょう。チタンは、優れた耐食性、高い強度対重量比、生体適合性で知られています。これらの特性により、航空宇宙、化学処理、医療などのさまざまな業界でトップの選択肢となっています。
チタン製パイプ継手の肉厚は、その性能に直接影響します。壁が薄すぎると、受ける圧力や応力に耐えられず、漏れや構造上の破損につながる可能性があります。一方、壁が厚すぎると、不必要な重量とコストが増加する可能性があります。したがって、プロジェクトの安全性、機能性、費用対効果を確保するには、適切な壁の厚さを確保することが重要です。
目視検査
壁の厚さをチェックする最も簡単な方法の 1 つは、目視検査です。この方法では正確な測定値は得られませんが、異常の明らかな兆候を見つけるのに役立ちます。
チタン管継手の表面をよく見てください。目に見えるへこみ、傷、壁が通常より薄くまたは厚く見える部分がないかどうかを確認します。特に小さな欠陥がある場合は、拡大鏡を使用するとよく見えます。この目視チェック中に重大な欠陥に気づいた場合、それは危険信号であり、さらに詳細なテストを行う必要がある可能性があります。
キャリパー測定
キャリパーは壁の厚さを大まかに見積もるのに便利なツールです。ノギスには大きく分けてノギスとデジタルノギスの2種類があります。
ノギス
ノギスは古くから存在しており、比較的安価です。ノギスを使用してチタン製パイプ継手の肉厚を測定するには、次の手順に従います。
- キャリパーのジョーをパイプ継手の周囲にフィットするのに十分な幅に開きます。
- ジョーが壁の内面と外面に触れるまでゆっくりと閉じます。正確な測定のために、キャリパーが壁に対して垂直であることを確認してください。
- スケールの測定値を読み取ります。メインスケールは整数を示し、バーニアスケールは小数部分を取得するのに役立ちます。
デジタルノギス
デジタルノギスはより現代的で、より高い精度を提供します。測定値はデジタル画面に表示されるため、読みやすくなります。デジタル ノギスを使用するプロセスはノギスのプロセスと似ています。ジョーを開いてフィッティングの内壁と外壁に置き、画面上の測定値を読み取るだけです。
ただし、ノギスは特定の点の厚さしか測定できないことに注意してください。継手全体の壁の厚さをより包括的に理解したい場合は、異なる場所で複数の測定を行う必要があります。
超音波厚さ測定
壁の厚さをより正確かつ詳細に測定するには、超音波厚さ測定が最適なオプションです。この方法では、超音波を使用して材料の厚さを測定します。
仕組みは次のとおりです。
- チタン管継手の表面にジェルやオイルなどのカップリング剤を塗布します。これにより、超音波がトランスデューサーから材料に伝わりやすくなります。
- トランスデューサをフィッティングの表面に置きます。トランスデューサーは超音波を発し、壁を通過して反対側の表面に到達すると反射します。
- 厚さ計は、波が反対側の表面に到達して戻ってくるのにかかる時間を測定します。ゲージはチタンの音速に基づいて肉厚を計算します。
超音波厚さ測定は、複雑な形状の継手であっても高精度の測定を行うことができます。また、壁の厚さに影響を与える可能性のある腐食や空隙などの内部欠陥も検出できます。
渦電流検査
渦電流検査は、チタン製パイプ継手の肉厚を検査するために使用できるもう 1 つの非破壊検査方法です。この方法は、壁厚の変化に関連する可能性のある材料の導電率の変化を検出するのに特に役立ちます。
渦電流試験の仕組みの概要を次に示します。
- 交流電流を流すコイルをチタン製パイプ継手の表面近くに配置します。これにより交番磁場が発生します。
- 磁場により、継手に渦電流が誘導されます。これらの渦電流の強度とパターンは、材料の導電率と壁の厚さに影響されます。
- 渦電流の変化を測定することにより、試験装置は肉厚の変化を検出できます。
渦電流検査は高速であり、広い領域を迅速に検査するために使用できます。ただし、特殊な機器と訓練を受けたオペレーターが必要です。
X線およびガンマ線検査
X 線およびガンマ線試験は、チタン製パイプ継手の肉厚を確認するためのより高度な方法です。これらの方法では、高エネルギー放射線を使用して材料を透過し、内部構造の画像を作成します。
X 線検査は産業用途で一般的に使用されます。肉厚の詳細な画像を提供し、亀裂や介在物などの内部欠陥を検出できます。ガンマ線検査も同様ですが、X 線の代わりに放射線源を使用します。
これらの方法は非常に正確ですが、いくつかの制限もあります。放射線が含まれるため特別な安全対策が必要であり、機器は高価で操作も複雑です。
当社の製品範囲

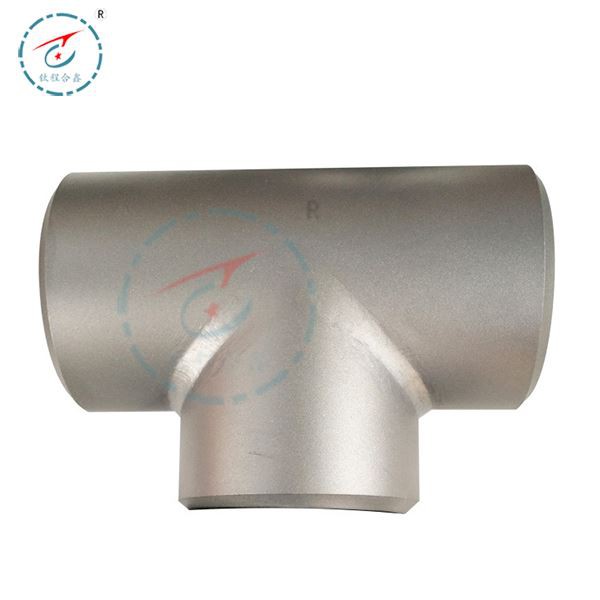

チタン管継手のサプライヤーとして、当社は以下の製品を幅広く提供しています。チタンECCレデューサー、ラップジョイントスタブエンド、 そしてグレード 2 チタン T シャツ。当社の製品はすべて注意深く検査され、正しい肉厚を含む最高の品質基準を満たしていることが確認されます。
結論
チタン製パイプ継手の肉厚を確認することは、プロジェクトの品質とパフォーマンスを確保するための重要なステップです。単純な目視検査から高度な非破壊検査技術まで、いくつかの方法が利用可能です。各方法には独自の利点と制限があるため、ニーズに最も適した方法を選択する必要があります。
高品質のチタン製パイプ継手の市場にいて、肉厚や当社製品のその他の側面に関する詳細情報が必要な場合は、お気軽にお問い合わせください。私たちは、お客様がプロジェクトに適切な選択をできるようお手伝いいたします。
参考文献
- ASME ボイラーおよび圧力容器コード
- チタンおよびチタン合金に関する ASTM 規格
- 非破壊検査ハンドブック、第 7 巻: 超音波検査
