溶接は製造業および製造業の基本的なプロセスであり、チタンの溶接に関しては精度と知識が最も重要です。チタン溶接棒のサプライヤーとして、私はチタン溶接の品質を決定する際に溶接速度が重要な役割を果たすことを直接目撃してきました。このブログでは、チタン溶接の品質に対する溶接速度の影響を調査し、基礎となるメカニズムを理解し、最良の結果を得るためにこのパラメータを最適化する方法について説明します。
チタン溶接の基礎
チタンは、その優れた強度対重量比、耐食性、および高温性能により、多くの産業で非常に望ましい材料です。ただし、チタンは高温での反応性が高いため、チタンの溶接は他の金属に比べてより困難です。溶接プロセス中にチタンが加熱されると、大気中の酸素、窒素、水素と容易に反応して、溶接の完全性を損なう可能性のある脆い化合物が形成される可能性があります。
チタンの溶接方法には、タングステンイナートガス (TIG) 溶接としても知られるガスタングステンアーク溶接 (GTAW) や、メタルイナートガス (MIG) 溶接とも呼ばれるガスメタルアーク溶接 (GMAW) など、いくつかの方法があります。どちらのプロセスでも、溶接部の汚染を防ぐには、適切なシールド ガス (アルゴンやヘリウムなど) を使用することが重要です。溶接の品質に影響を与える多くの要因の中でも、溶接速度は重要な変数です。
溶接速度が入熱に与える影響
溶接プロセスにおける入熱は、溶接中にワークピースに伝達されるエネルギー量の尺度です。これは式 (Q=\frac{VI}{S}) を使用して計算されます。ここで、(Q) は入熱 (インチあたりのジュールまたはセンチメートルあたりのジュール)、(V) は電圧、(I) は電流、(S) は溶接速度です。
溶接速度が増加すると、電圧と電流が一定であると仮定すると、溶接の単位長さあたりの入熱は減少します。逆に、溶接速度が低いと入熱が高くなります。この入熱の変化は、チタン溶接の品質に広範囲に影響を与えます。
溶接強度への影響
- 高い溶接速度：チタンを高速で溶接する場合、入熱は比較的低くなります。これにより、熱影響部 (HAZ) が狭くなります。 HAZ は、溶接熱の影響を受けたが溶けていない母材の領域です。 HAZ が狭いと、母材金属の微細構造の変化が最小限に抑えられるため、有益です。チタン合金には、強度やその他の特性に寄与する特定の微細構造があります。 HAZ を狭く保つことで、母材の元の特性を可能な限り維持することができ、その結果、より強力で延性の高い溶接継手が得られます。
- 溶接速度が遅い：一方、溶接速度が遅いと入熱量が多くなります。これにより、HAZ および溶接金属自体の結晶粒が過度に成長する可能性があります。チタンの粗粒微細構造は、一般に強度と延性の低下に関連しています。さらに、入熱が高くなると、たとえ適切なシールドがあったとしても、チタンが周囲の大気と反応するリスクが高まり、溶接強度をさらに低下させる脆性相の形成につながる可能性があります。
溶接気孔率への影響
気孔率は溶接における一般的な欠陥であり、溶接金属内に小さな穴やボイドが存在することを特徴とします。これらの気孔により、溶接部の強度と耐食性が低下する可能性があります。
- 高い溶接速度: 溶接速度が速いと、気孔が形成されることがあります。溶接速度が速すぎると、溶接プロセス中に形成されたガスの泡が溶融池の表面に上昇して逃げるのに十分な時間がない場合があります。これらの閉じ込められた気泡は、凝固した溶接部の細孔になります。さらに、高速溶接に伴う急速な凝固により、溶接金属が収縮し、ボイドが発生する可能性があります。
- 溶接速度が遅い: 溶接速度が低いと、ガスの泡が溶融池から逃げるのに時間がかかります。ただし、溶接速度が非常に遅い場合、長時間熱にさらされるとチタンによるガスの吸収が増加し、気孔が発生する可能性があります。したがって、気孔のリスクが最小限に抑えられる最適な溶接速度範囲が存在します。
溶接の外観への影響
溶接の外観は、単に見た目を考慮したものではありません。また、基礎となる溶接の品質を示すこともできます。
- 高い溶接速度: 溶接速度が高い場合、溶接ビードが狭くなり、表面仕上げが粗くなることがあります。急速な凝固により溶接金属が不均一に形成される可能性があり、その結果、溶接部の美観が低下し、溶接部の均一性が低下する可能性があります。ただし、速度が適切に制御されていれば、歪みを最小限に抑えた高品質の溶接を行うことができます。
- 溶接速度が遅い: 溶接速度が遅いと、溶接ビードが広くなり、表面がより滑らかになる可能性があります。しかし、過度の熱は溶接金属の過剰な溶解とスランプを引き起こす可能性があり、その結果、溶接部と母材の間の融合が不足したり、溶接ビードに過剰なクラウンが発生したりすることがあります。
チタン溶接の溶接速度の最適化
チタン溶接の最適な溶接速度を見つけるには、バランスが必要です。これは、母材の厚さ、溶接プロセスの種類、使用される特定のチタン合金など、いくつかの要因によって異なります。
- 薄いチタンシートの場合、より高い溶接速度を使用して入熱を最小限に抑え、歪みを防ぐことができます。ただし、速度が速すぎて気孔が発生しないように注意する必要があります。
- チタンの厚い部分を溶接する場合、適切な融合を確保するために溶接速度を遅くする必要がある場合があります。ただし、繰り返しになりますが、粒子の成長やその他の熱関連の欠陥を回避するには、入熱を監視することが重要です。

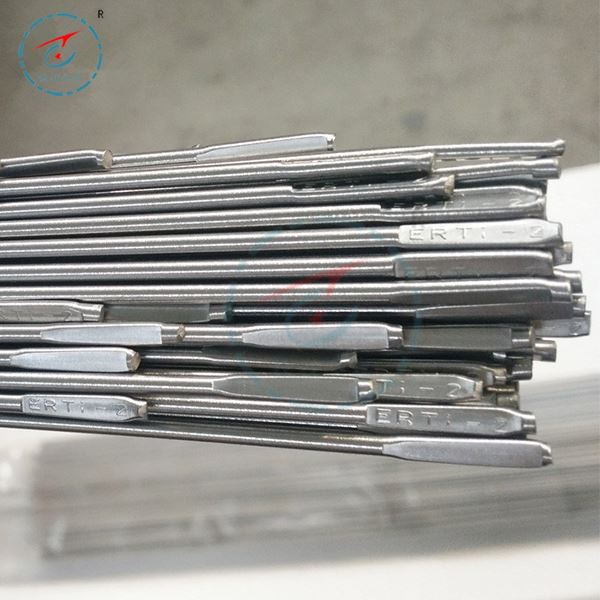

としてチタン溶接棒サプライヤーとして、当社はお客様が特定の用途に最適な溶接パラメータを決定できるよう、技術サポートを提供します。私たちのチタンフィラーロッドそしてチタン溶接ワイヤは、さまざまな溶接速度で適切に動作するように設計されていますが、最良の結果を得るには速度の最適化が依然として不可欠です。
調達および技術サポートに関するお問い合わせ先
チタン溶接プロジェクトに携わっており、高品質のチタン溶接棒、フィラーロッド、溶接ワイヤをお探しの場合は、当社がお手伝いいたします。当社のチームはチタン溶接に関する幅広い知識を持っており、溶接作業を確実に成功させるための適切な製品とアドバイスを提供できます。適切な製品の選択や用途に最適な溶接速度の決定についてサポートが必要な場合でも、調達とフレンドリーな技術サポートについてお気軽にお問い合わせください。
参考文献
- リッポルド、ジョン C.、デイビッド J. コテッキ。 「溶接冶金学」。ワイリー、2005 年。
- デイビス、JR、編。 「チタン: 技術ガイド」 ASMインターナショナル、1994年。
- AWS D16.1/D16.1M:20 チタンおよびチタン合金の溶接仕様。米国溶接協会、2019 年。
